中赢无负压给水设备组成：

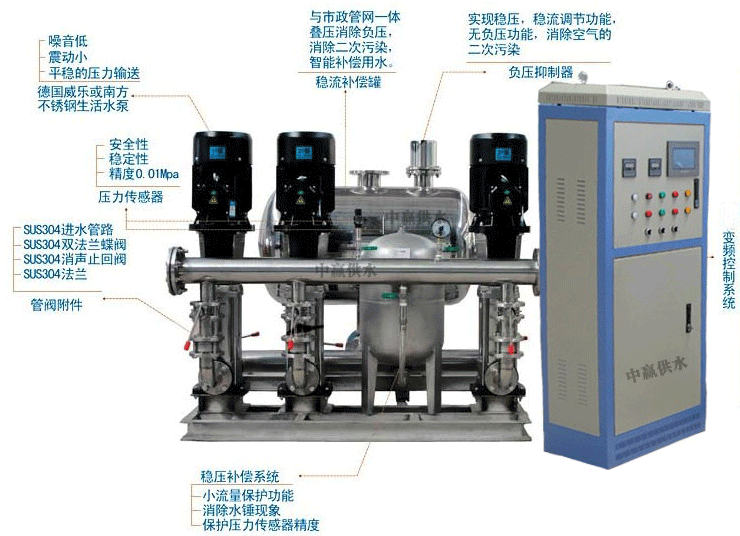

      长沙中赢365bet英国_365bet娱乐_速发国际365的最新网站 设备有限公司研发生产的无负压给水设备主要是由水泵机组、无负压罐、变频控制系统、真空抑制器、压力表、ABB变频器、气压罐、管阀附件、施耐德电气元件等部件组成。

中赢无负压365bet英国_365bet娱乐_速发国际365的最新网站 设备的优点

1、无需建水池、节能、节资

      经济卫生、节能效果显着、实践证明：使用智能型无负压稳流给水设备可节能50%以上的新建水池 费用，与其它给水设备相比，可节省20%～４０%。

2、安装简便、节省占地面积

      既可配置卧式稳流罐，亦可配置立式稳流罐。两种稳流罐具有不同的特点：卧式稳流罐占据空间小 ：立式稳流罐占据面积小，稳流罐的制造，检测均符合GB150《钢制压力容器》的规定、罐的内壁采用了先进的“841环氧聚酰胺食 品容器内壁涂料”、防腐，安全符合国家食品卫生标准。

3、用途广泛、适应性强

      可作生活给水，消防给水、可配置任意型号的水泵，当设备用于消防时，宜配备消防专用水泵。

4、功能全、只能化程度高

采用了先进的人机变频控制技术，具有软启动，有过载、短路、过压、欠压、缺相、过热和失速保护 等功能。在异常情况下进行信号报警，自检、故障判断等、还根据用水量的高低自动调节给水流量。

5、产品先进、质量可靠

      使用的配件，经过了诸多生产厂家的筛选，具有可靠的质量保证，产品中的关键零部件，如：电机、 水泵轴承、变频器、短路器、接触器、继电器等采用了国际、国内优质名牌产品。

无负压给水设备工作原理

    通过微机控制变频调速来实现恒压365bet英国_365bet娱乐_速发国际365的最新网站 。首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压365bet英国_365bet娱乐_速发国际365的最新网站 。当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。当自来水的压力不小于用户所需的压力时，水泵停止运转。无负压365bet英国_365bet娱乐_速发国际365的最新网站 设备在运行过程中充分利用自来水的原有压力，又保证了用户365bet英国_365bet娱乐_速发国际365的最新网站 压力恒定。设备在运行过程中微机时刻监测市政管网和系统压力，自动控制真空抑制器及稳流补偿器来抑制负压的产生，既充分利用了市政管网的压力，又不产生负压，不对市政管网产生任何不良影响，保证了用水的安全性。无负压365bet英国_365bet娱乐_速发国际365的最新网站 设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。

① 当 Q 自＞ Q 用时（ Q 自 = 自来水流量； Q 用 = 用户用水量）

此时水箱蓄水，至设计水位则浮球阀关闭 ( 真空压力表的读数为正 ) 。在自来水压力的作用下止回阀关闭，由此便构成了管道泵365bet英国_365bet娱乐_速发国际365的最新网站 状态，此时水泵能有效地借用自来水管道原有的压力。

② 当 Q 自＜ Q 用时

因水泵的进水口直接与自来水管道相连接，若止回阀未打开，则水泵的进水口处便会产生负压。由于止回阀的底部压力小而上部压力大，故止回阀打开时水箱里的水在重力的作用下流向水泵入水口，此时 O 点的压力为：

Po=ρg(H-Hr)

式中 H ——水箱水面到止回阀上部的高度

Hr ——止回阀在额定流量下的局部阻力水头

ρ——水的体积质量

g ——重力加速度

由于止回阀的正向阻力水头一般小于 5kPa ，因此只要 Hmin ＞ 5 kPa ( 水箱水面到止回阀上部的最低高度，这可以在设计时得以保证 ) 就能使 O 点的最小压力始终为正值，也就保证了自来水管道在水泵对接处始终不会出现负压。

③ 当 Q 自＝ Q 用时

此为暂时的平衡点，它保持着系统的原有状态。

中赢无负压365bet英国_365bet娱乐_速发国际365的最新网站 设备参数

功率范围：1.8-3000kW

电源电压：380/400/415/440/460/480/500VAC 3相±10%；

电源频率：35-50Hz

控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。

连续负载能力：150% In，每10分钟允许1分钟

串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。

保护特性：过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠/过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。
